철근의 종류와 철근에 표기된 기호의 의미

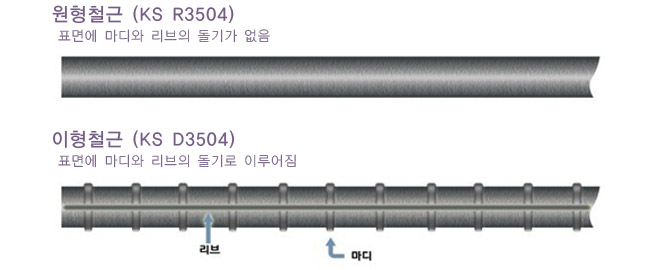

철근의 종류:



-원형철근 Round bar: φ 6, 9, 12, 13, 16, 19, 22, 25, 28, 36

-이형철근 Deformed bar: D 6, 10, 13, 16, 19, 22, 25, 29, 32, 35, 38, 41



-고강도 이형철근 HD H/D High tention Deformers bar



-일반철근 SD300, SD350 (D 6, 10, 13, 16, 19 일반 이형철근)

-고강도철근 SD400, SD500  (HD 6, 10, 13, 16, 19 고강도 이형철근)

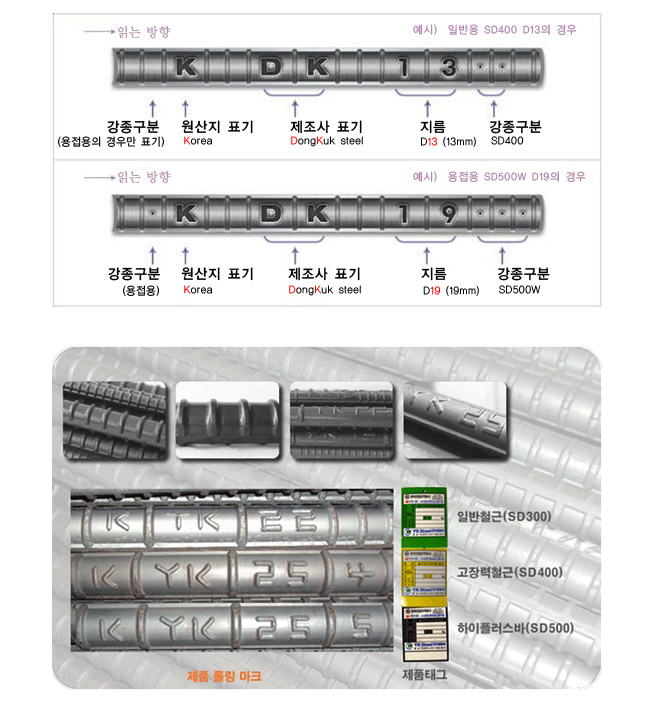

철근에 표기된 기호를 통해



그 종류를 구별할 수 있습니다.







한국산업표준(KS) 규정에 의해 양각으로 영문과 숫자로 구성된 표시가



1.5m 간격으로 표기되어있습니다.









표기의 맨 앞에 *표시가 있는 경우 용접용 철근을 뜻합니다.

그 뒤에 영문으로 제조국가명이 표기되며 K는 Korea, J는 Japan, C는 China 입니다.

그 뒤의 영문은 제작회사를 나타냅니다.
HS는 현대제철, DK는 동국제강 등입니다.

그 다음에 오는 숫자는 철근의 규격을 뜻합니다.
19는 19mm 철근, 25는 25mm철근입니다.

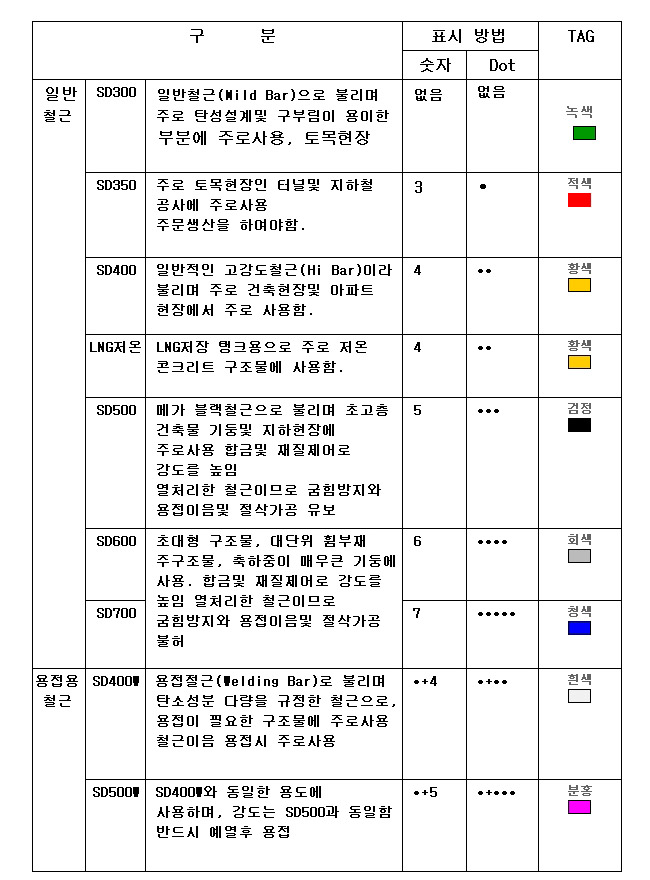

마지막으로 강도가 표기되는데 숫자로 표기되거나 *표시로 표시됩니다.
SD300은 표기가 없습니다.
SD350은 숫자 3,또는 *
SD400은 숫자 4, 또는 **
SD500은 숫자 5, 또는 ***
SD600은 숫자 6, 또는 ****

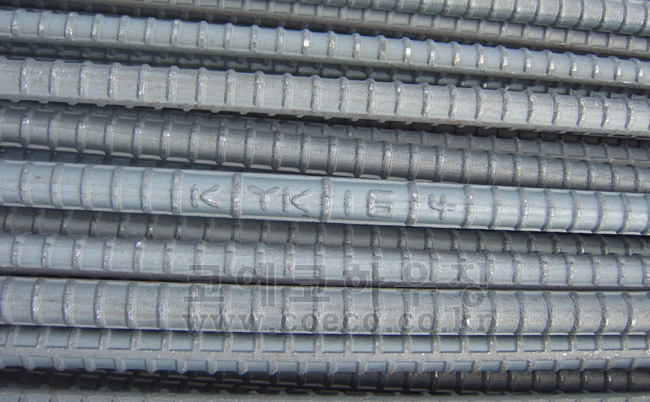

그럼, 아래 사진의 철근은 어떤 철근인지 해독해봅시다~







.

.

.

.

.





정답은~



K:  원산지 한국

YK:  제조사 (주)YK스틸

16:  지름 D16 (16mm)

4:  강도 SD400

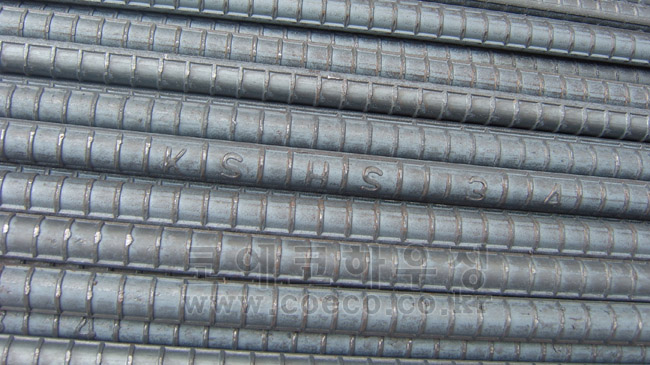

한번 더 해볼까요?







.

.

.

.

.





정답은~



KS:  한국산업규격을 취득했다는 의미

HS:  제조사 현대제철

13:  지름 D13 (13mm)

4:  강도 SD400























이밖에도, 철근의 사용 용도에 따라 다양하게 나누어 지며



그에따라 표기방법이 달라집니다.
